LILYGO T-Deck Plus ESP32-S3 LORA-89 SX1262 Ulbox GPS

Açıklama

Siyah Klavye 2.8 inç Ekran TTGO Geliştirme Kartı Harici Anten Kayış ABS Kasa

LILYGO T-Deck Plus ESP32-S3 LORA-89 SX1262 Ulbox GPS

marka               LILYGO
Model adı        Siyah Meshtastic Firmware
CPU modeli    Mobil Sempron
Bağlantı teknolojisi   USB
işletim sistemi   Linux

Bu ürün hakkında

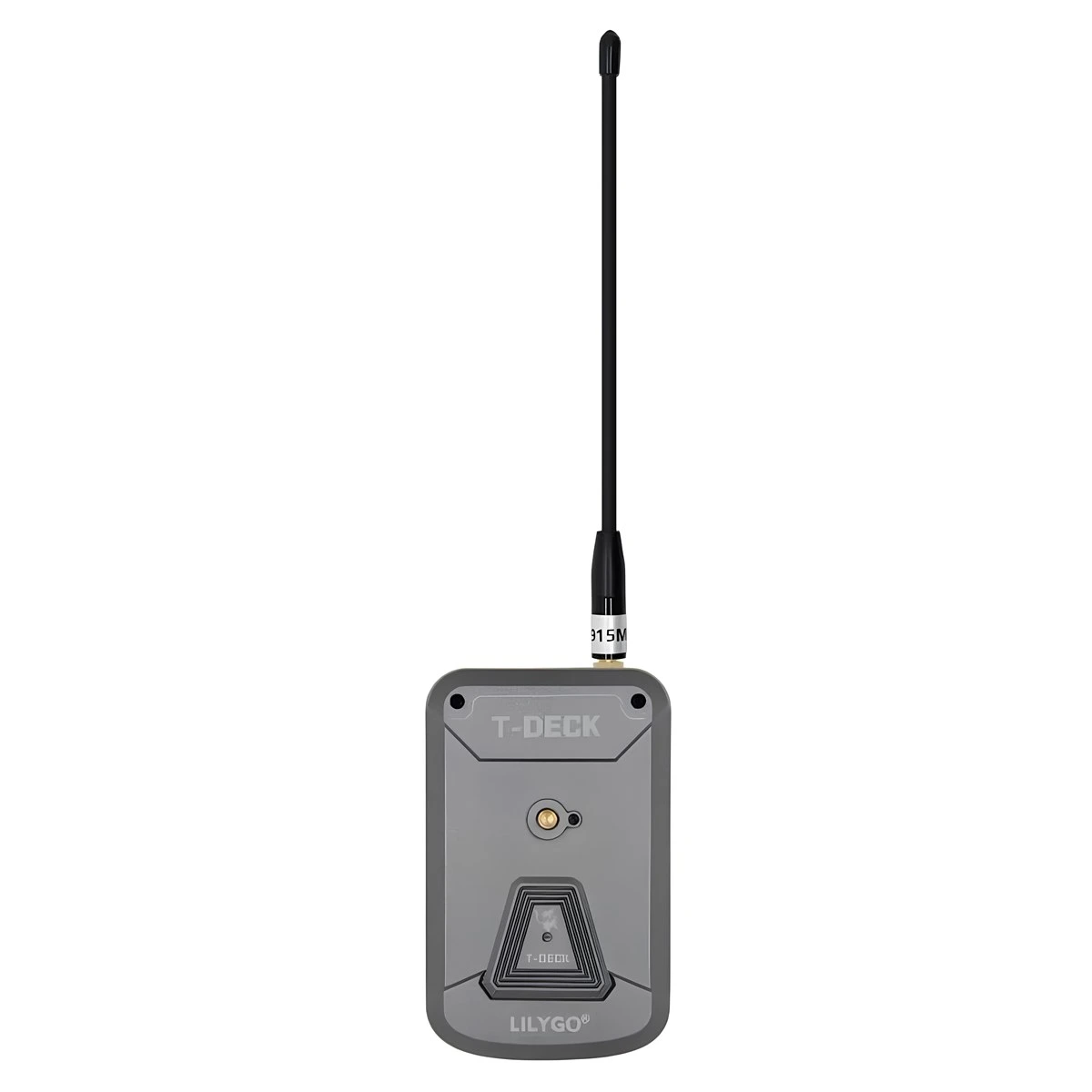

• Anten: Bu versiyonda harici bir anten bulunmaktadır.
• MCU: ESP32-S3FN16R8 Çift Çekirdekli LX7 Mikroişlemci
• Geliştirme: Arduino, PlatformIO IDE, Micropython
• Github:github.com/Xinyuan-LilyGO/T-Deck

Ürün bilgisi

• T-Deck-Plus, Grove arayüz pinlerini GPS modülüne atadığından, T-Deck-Plus’ın Grove arayüzü kullanılamaz.
• Bu sürüm yeni bir klavye kullanıyor.
• Github: github.com/Xinyuan-LilyGO/T-Deck
• WIKI: wiki.lilygo.cc/
• NOT: Cihazda dahili pil göstergesi bulunmadığından, pil seviyesi gösterimi doğru değildir. Bu bir ürün hatası değildir. Yeni yazılım güncellemesi, pil yüzdesi gösterimi için program ayarlarını optimize edecektir.
• Kullanım kılavuzuyla ilgili not: Ürünümüz şu anda açık kaynak donanım olarak sınıflandırılmaktadır. Çeşitli yazılım sürümleri sürekli olarak güncellenmekte olup, birçok topluluk yazılım özelleştirmesi mevcuttur. Geleneksel kağıt kılavuzlar genellikle güncelliğini yitirir ve yanlışlıklar içerebilir. Bu nedenle, dokümantasyonumuzu GitHub, wiki sürümleri, YouTube, çevrimiçi kılavuzlar ve video eğitimleri aracılığıyla standartlaştırdık.

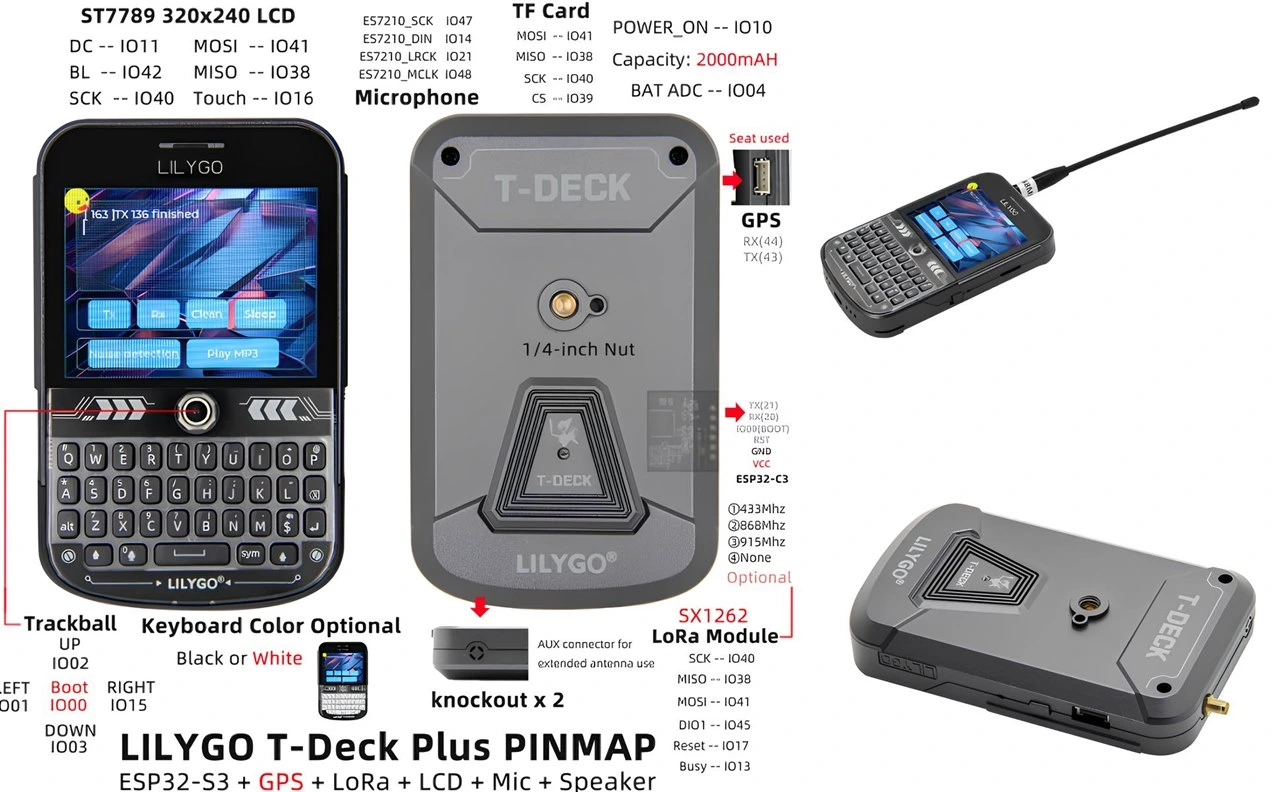

HARİTAYI İĞNELE

• Mikrofon kullanımdayken GPIOO düğmesi kullanılamaz.
• Eğer taslak yüklenemiyorsa, izleme topunun ortasına basmanız ve ardından USB’yi takmanız gerekir; bu, çipin indirme moduna geçmesi anlamına gelir. Daha sonra taslağı yüklemek için tıklayın.
• T-Keyboard’un ESP32C3 için programlama ve flaşlama arayüzü, RST düğmesinin yan tarafındaki 6 pinli başlıkta bulunur. RST düğmesinin üstünden başlayarak pin düzeni şu şekildedir: 3V3, GND, RST, BOOT, RX, TX. Klavye yazılımını flaşlamak için harici bir USB’den TTL’ye adaptör bağlamanız gerekir. Otomatik indirme devresi olmayan TTL kartlar için, kartı çalıştırmadan önce BOOT pinini ve GND’yi kısa devre yapın. Bu, T-Keyboard’u indirme moduna geçirecektir. Flaşlama işlemi tamamlandıktan sonra, programı başlatmadan önce GND ve BOOT’u ayırın.

1. T-Deck çizim yükleyemiyor, lütfen manuel olarak yükleme moduna geçin.
2. Kartı USB kablosu kullanarak bağlayın.
3. Klavyenin üzerindeki top şeklindeki kumanda üzerindeki BOOT düğmesini basılı tutarken, BOOT düğmesini de basılı tutmaya devam edin.
4. RST düğmesine basın.
5. RST düğmesini bırakın.
6. BOOT düğmesini bırakın.
7. Çizimi yükle

Ürün verileri

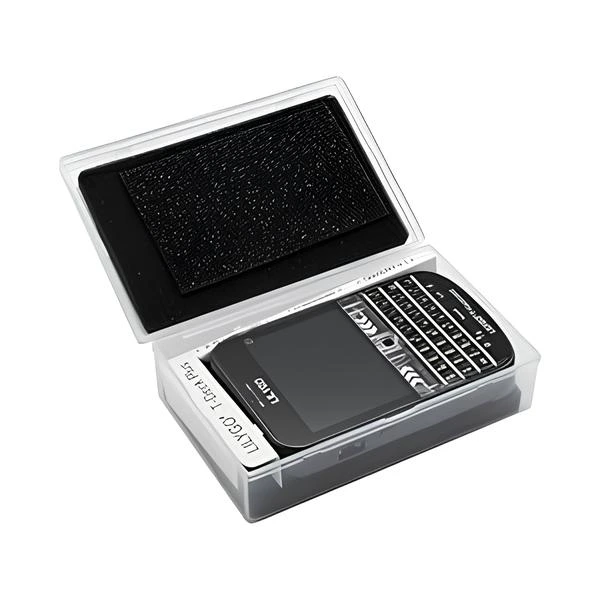

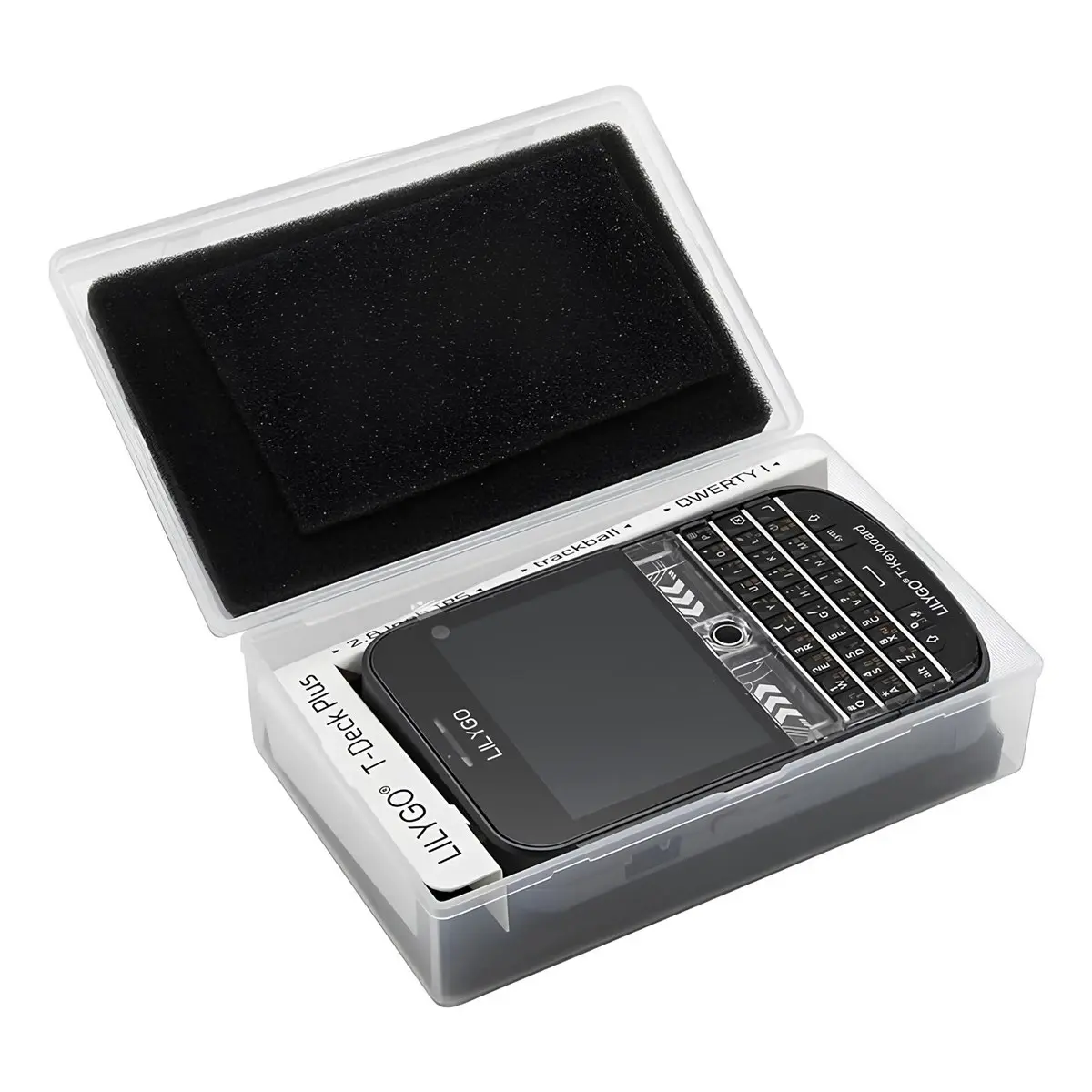

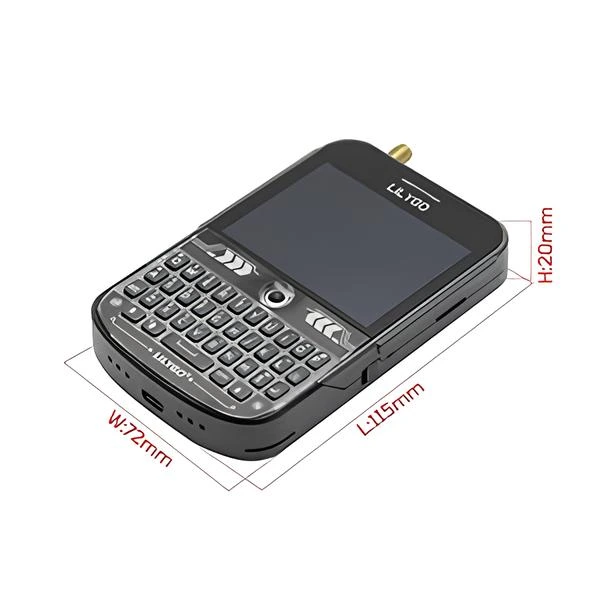

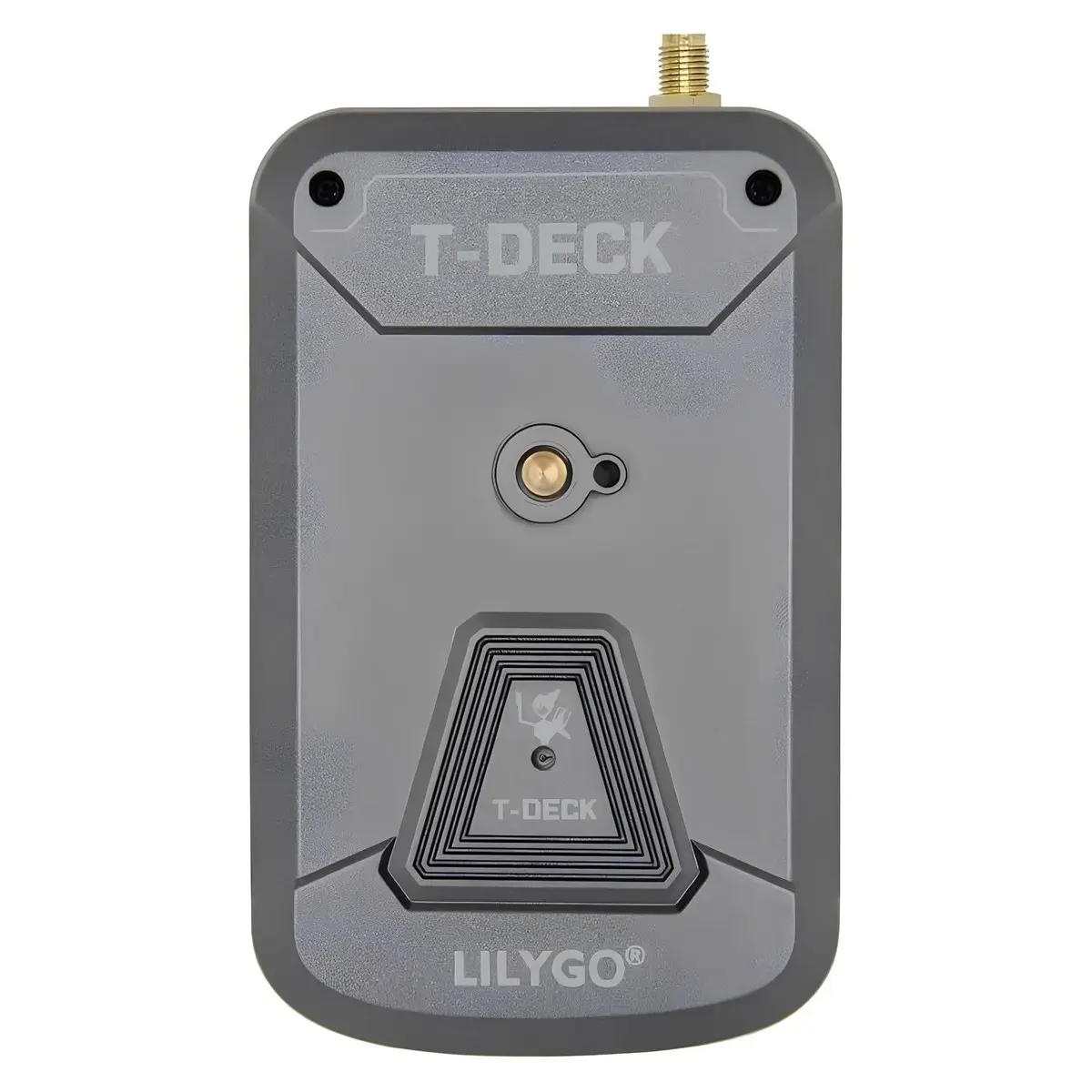

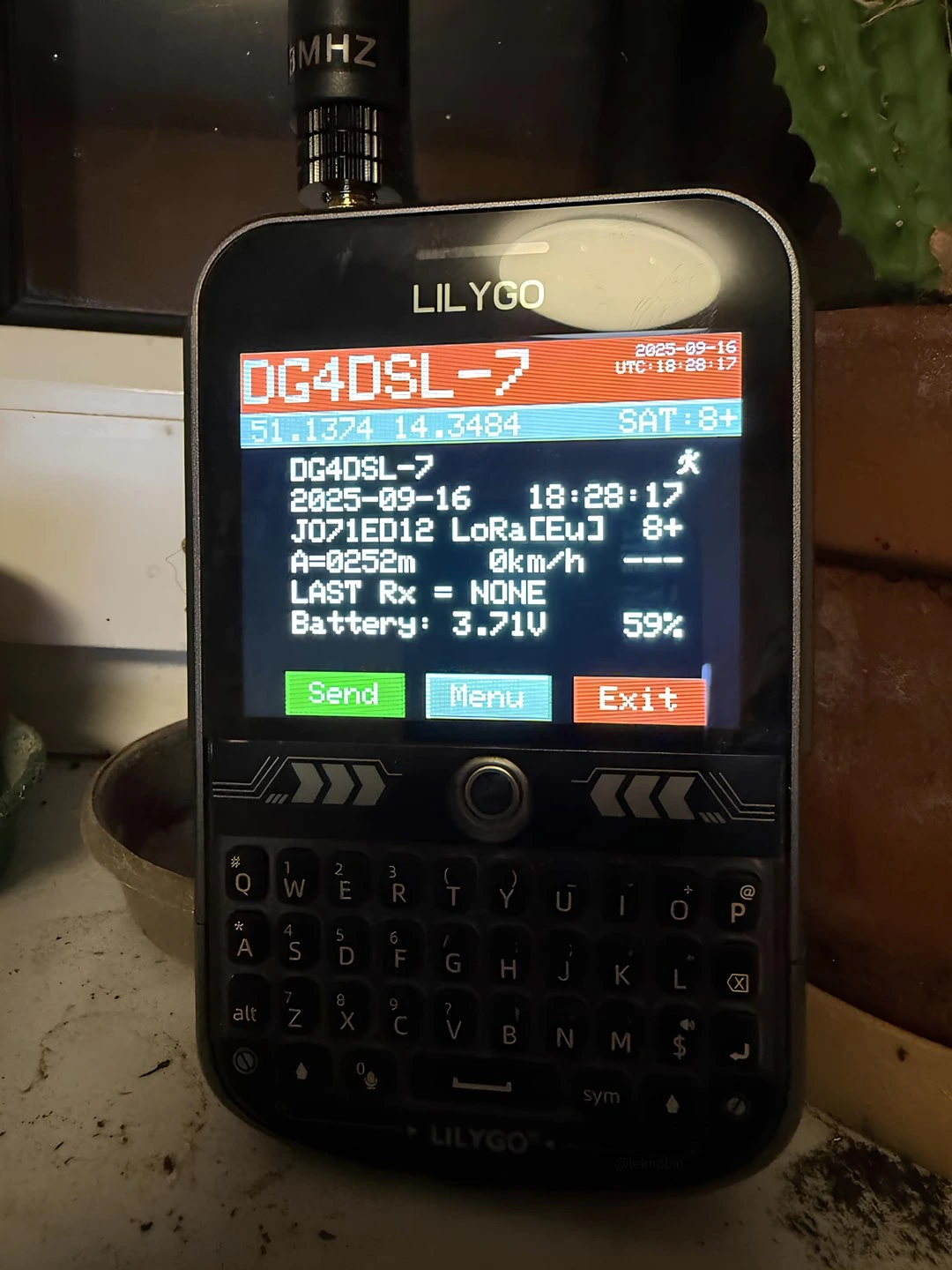

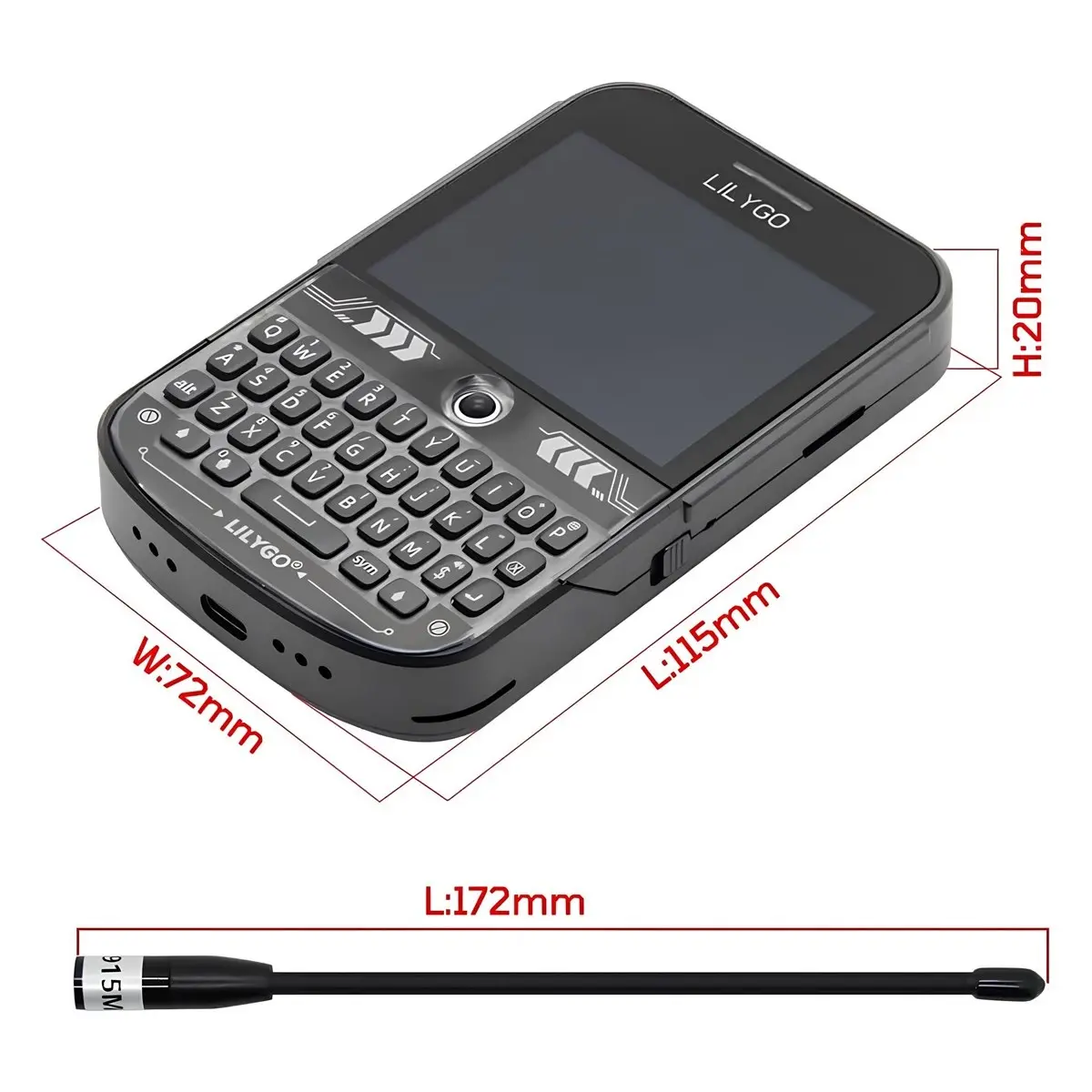

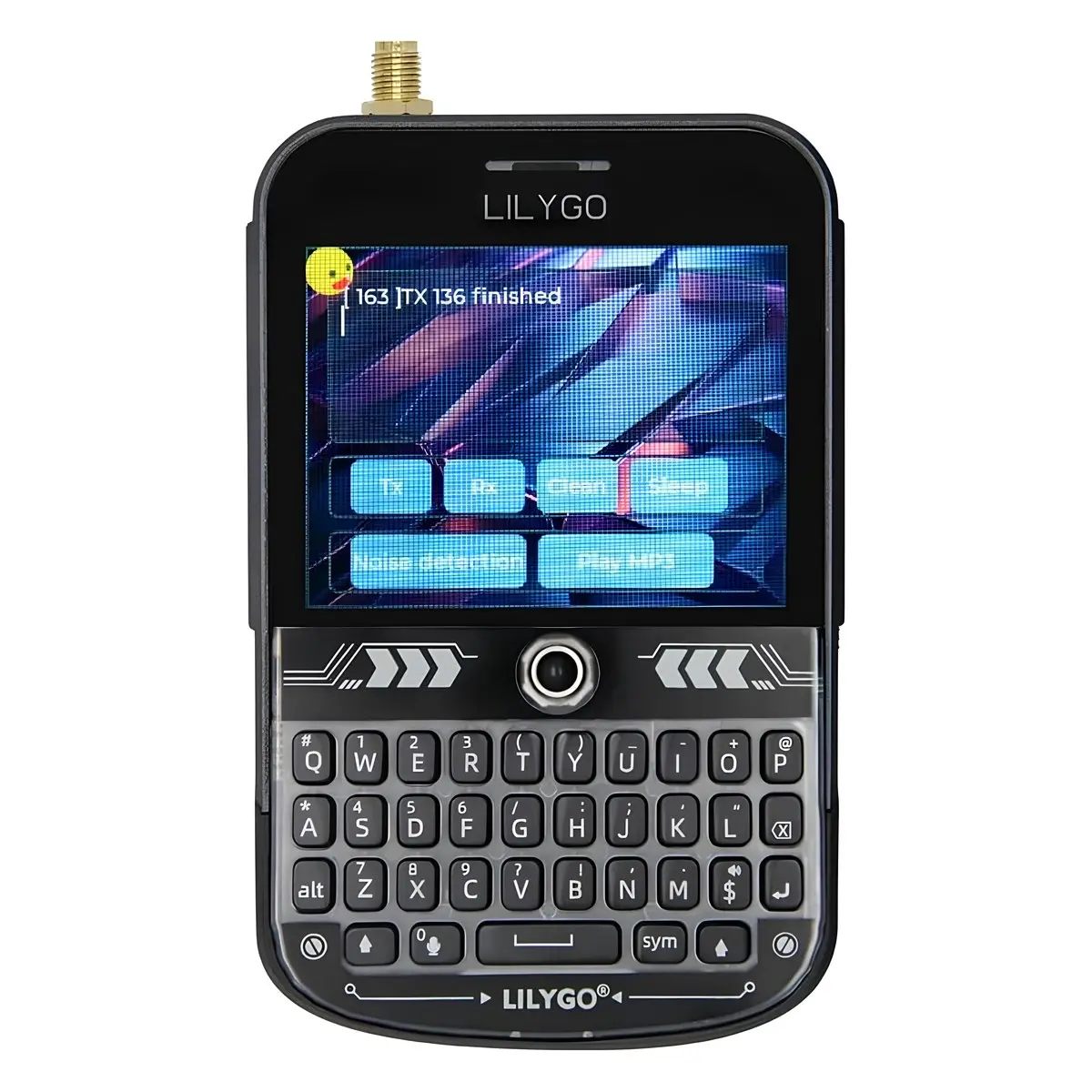

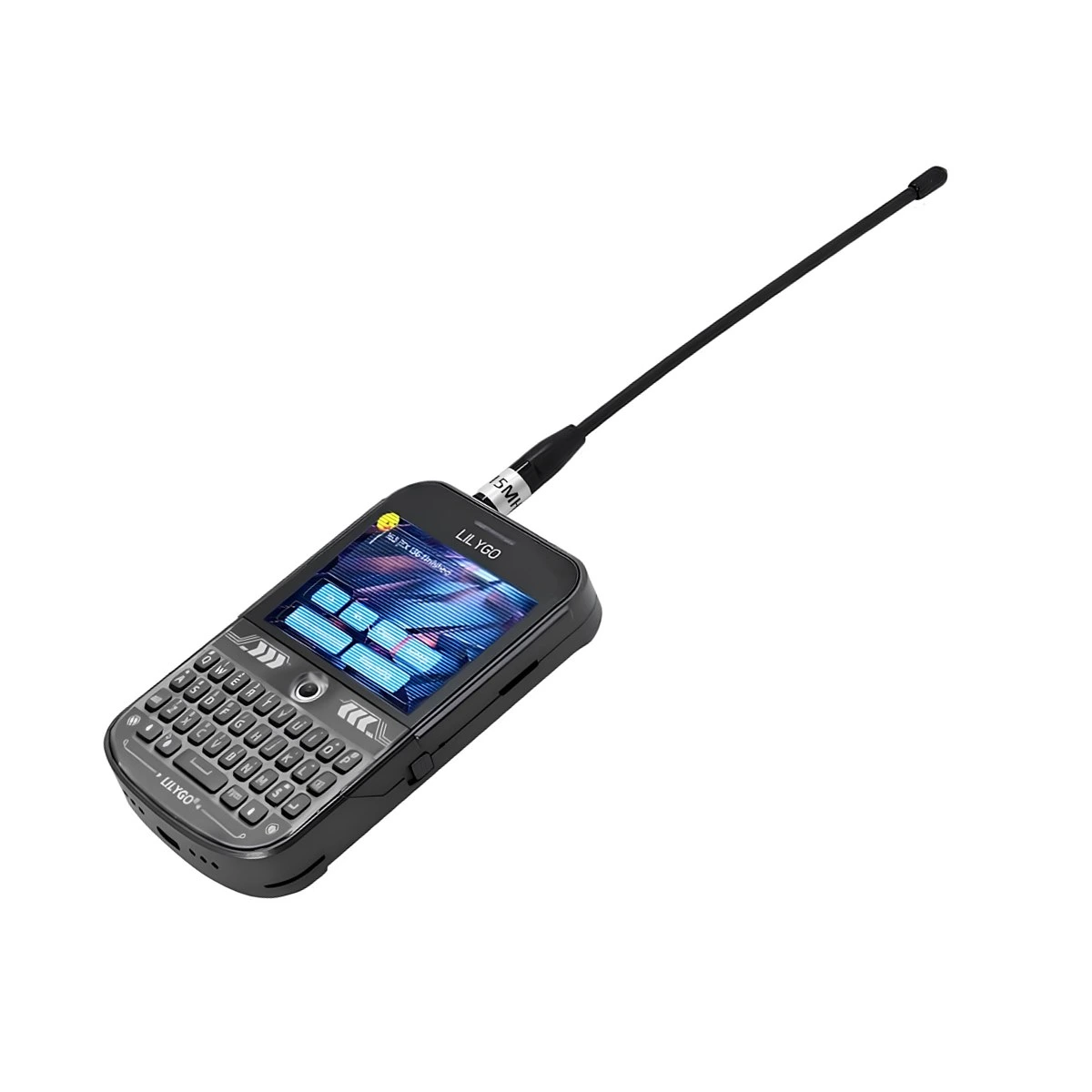

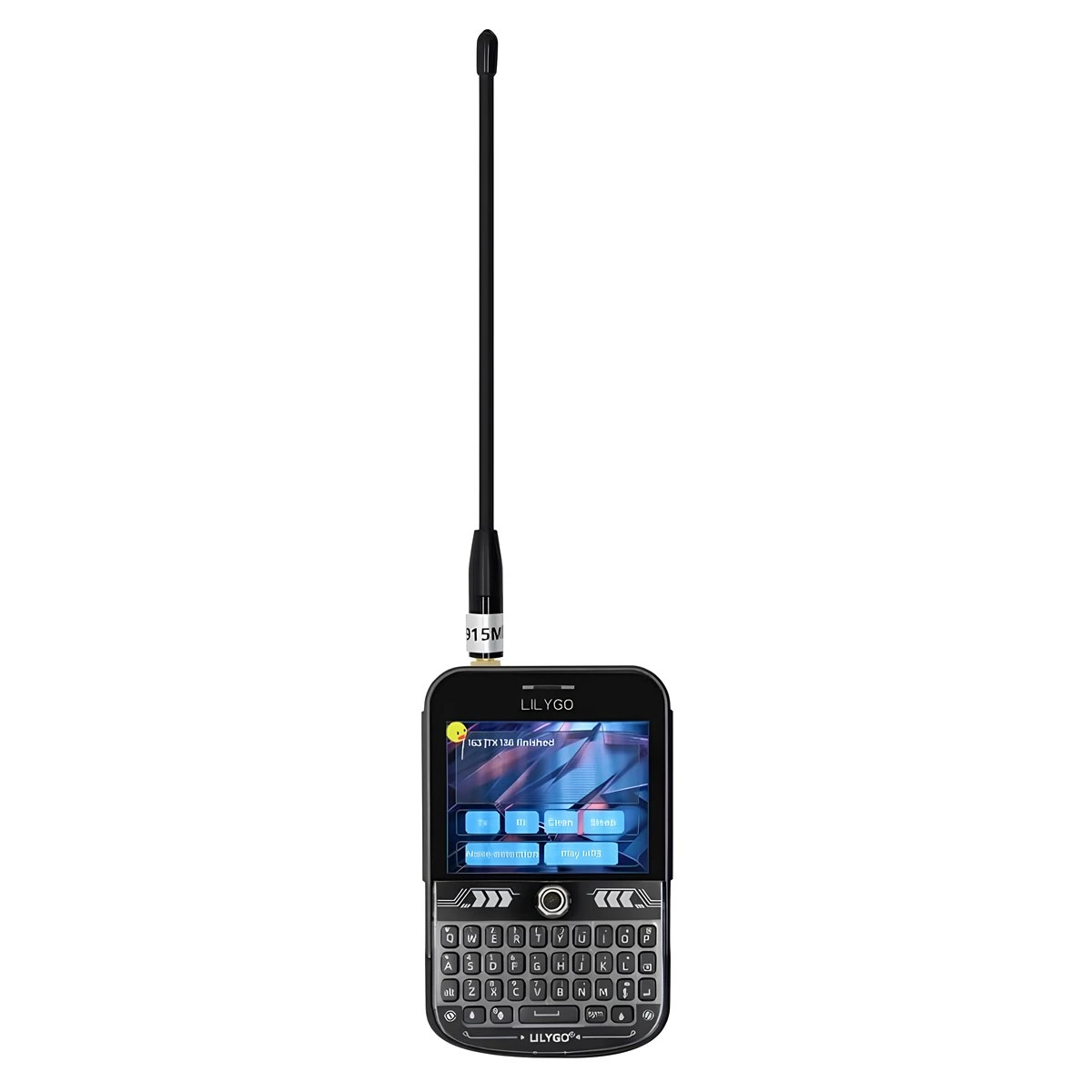

Ürün Reel Görselleri
